| 申請?zhí)枺?/TD>
| 200610145556 |
申請日： |
2006/11/22 |
| 公開日： |
2007/07/25 |
公告日： |
|
| 公開號： |
101005219 |
公告號： |
|
| 授權日： |
|
授權公告日： |
|
| 專利類別： |
發明 |
國別省市代碼： |
11[中國|北京] |
| 代理機構代碼： |
|
代理人： |
|
| 發明名稱： |
永磁同步電動機 |
| 國際分類號： |
H02K 1/27;H02K 15/03 |
| 范疇分類號： |
37A |
| 發明人： |
吳偉康 |
| 申請人： |
北京世紀樂華技術有限公司;吳偉康 |
| 申請人地址： |
北京市宣武區宣武門外大街92號512號 |
| 郵編： |
100052 |
| 文摘： |
| 永磁同步電動機，屬于電動機領域。稀土永磁電動機采用開槽實心磁極和外延伸復式啟動籠；大極弧的磁極鐵心；大的均勻氣隙或非均勻氣隙；小矩形塊永磁體埋入槽中。本發明的基本系列永磁同步電動機解決了常規疊片磁極永磁電動機啟動困難，啟動轉矩倍數小的技術難題，其啟動轉矩倍數明顯提高，為２．２～３．７，而異步電機為１．８～２．０。高啟動轉矩倍數，可以解決大馬拉小車現象，一般可以提高一個容量等級。例如可以用２２ｋＷ永磁電動機代替３０ｋＷＹ系列異步電動機，其節電效果格外顯著。同時，本發明的基本系列永磁同步電動機的啟動電流倍數為５～７倍，小于等于同容量異步機啟動電流倍數。其啟動性能良好，啟動時間短，啟動全過程沒有嚴重的振動現象。而且本發明的基本系列永磁同步電動機克服了釹鐵硼永磁電動機易退磁的難題。 |
| 主權利要求： |

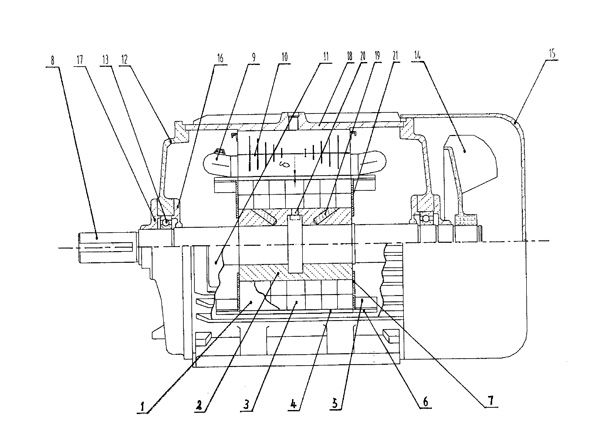

| 一種永磁同步電動機，包括定子，轉子以及外殼，定子和外殼固定安裝，定子包括定子線圈和定子鐵芯，轉子通過旋轉軸和軸承安裝在外殼上，轉子包括轉子鐵芯、隔磁環、啟動籠和永磁體，其特征在于： 轉子鐵芯為扇形，鐵芯之間開有縱向磁鋼槽，槽內安裝矩形永磁體； 轉子永磁體的永磁材料為稀土釹鐵硼永磁材料； 扇形鐵心與轉軸間有隔磁環； 轉子扇形鐵芯中央開有縱向槽，該槽中布置有銅片，銅片延伸出轉子端面； 轉子磁鋼槽有槽楔，槽楔延伸出轉子端面； 轉子端面具有屏蔽端環； 所述屏蔽端環、槽楔和銅片焊接在一起，構成復式啟動籠。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
