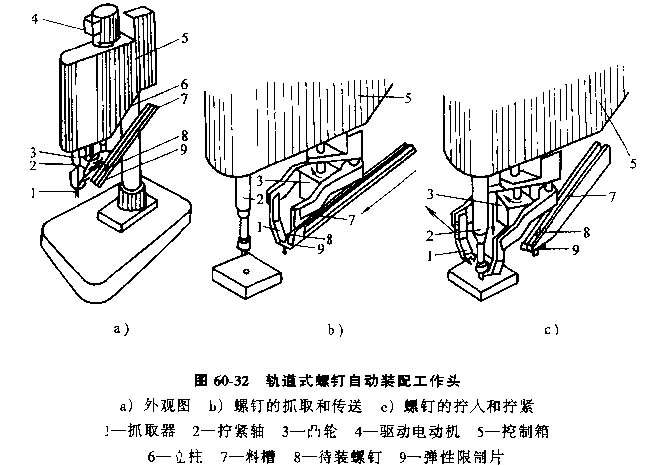

2）軌道式螺紋自動裝配工作頭，這種工作頭的待裝螺釘在軌道中運動。圖60-32為一種能實現螺釘自動傳送、抓取、對準、擰入和擰緊等一系列作業的工作頭。工作頭的工作過程為：
1）螺釘?shù)膫魉�，待裝螺釘8沿料槽7滑下，在料槽7的端部設有彈性限制片9.使螺釘停留在料槽端部。
2）螺釘?shù)淖ト『蛯�，由控制�?控制抓取器1從料槽7后退至待裝螺釘8的上方，凸輪3轉動使抓取器1張開抓住一個待裝螺釘，然后凸輪復位。抓取器向前移動處于擰緊軸2下端對準螺孔位置。
3）螺釘?shù)臄Q入和擰緊，由控制箱5控制擰緊軸2下降，直至擰緊軸端部的旋具嵌入螺釘頭部，凸輪3轉動，抓取器1張開，隨后電動機起動，擰緊軸2同時作旋轉和進給運動，擰入并擰緊螺釘。
4）復位。螺釘擰緊后，擰緊軸2上升回到原位，同時由控制箱5控制使凸輪3復位，抓取器1合攏。
3.墊圈自動裝入工作頭。
圖60-33為一種墊圈自動裝入工作頭。墊圈5作為裝配由送料器9水平送入，呀靠滑架7和中心桿4定位。隨后滑座2下行，中心桿4插入墊圈孔內。同時，裝配基準件8上升與中心桿4結合�；�7隨即退回。然后套筒3下行，用機動推入方式完成墊圈5與裝配基準件8的自動裝配作業。
